醫用紅外熱像儀及其工作原理
發布時間：2020-03-17 16:04:08
◆ 什么是紅外輻射?
紅外輻射介于電磁光譜的可見光輻射和微波輻射之間。紅外輻射源主要為熱量或熱輻射。溫度高于零度(-273.15攝氏度或0開爾文)的任何物體均會發出紅外輻射。即使我們認為非常冷的物體(例如冰塊)也存在紅外輻射。 我們每天都會接觸紅外輻射，這包括我們從太陽光、火或散熱器等處感覺到的熱量。盡管肉眼看不到，但皮膚中的神經卻可以感受到熱量。物體越熱，其紅外輻射量越大。

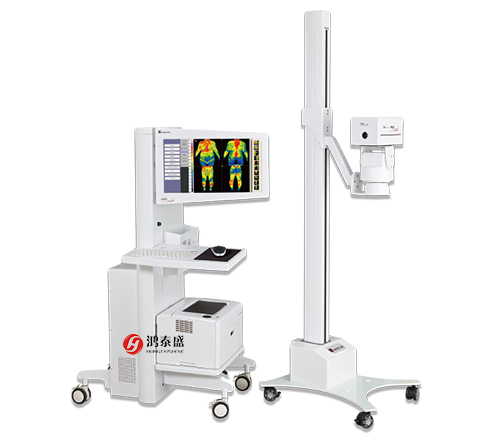

◆醫用紅外熱像儀及其工作原理
盡管肉眼無法觀測紅外輻射(IR)，但是紅外熱像儀可將其轉化為可見光圖像，描繪被測物體或場景的溫度變化。所有溫度高于零度的物體均可發射紅外光，且物體溫度越高，紅外輻射量越大。某個物體發出的紅外能量通過光學鏡頭聚焦在紅外探測器上，探測器向傳感器電子元件發送信息，進行圖像處理，電子元件將探測器發來的數據轉譯成可在取景器或標準視頻監視器或LCD顯示屏上查看的圖像。 醫用紅外熱像儀是一種可將紅外圖像轉換為熱輻射圖像的技術，該技術可從圖像中讀取溫度值。因此，熱輻射圖像中的各個像素實際上都是一個溫度測量，可實現對物體表面溫度的非接觸式測量。 紅外熱像儀的構造類似于一臺數碼攝像機。主要組件包括一個將紅外輻射對準探測器的鏡頭，以及用于處理并顯示熱信號和熱圖像的軟件和電子設備。
◆醫用紅外熱像儀探測器
紅外熱像儀探測器并非攝像機和數碼相機常用的一種電荷耦合裝置，而是一個微米大小像素的焦平面陣列探測器(FPA)，由各種對紅外波長敏感的材料制成。FPA的分辨率從約160× 120像素到高達1024 × 1024像素不等。
