國內主流足底壓力儀器的介紹
一、引言
人體的足是有26塊骨，33個關節和126跟韌帶、肌肉和神經如同網狀一樣分層構成的一個復雜結構?；竟δ苤饕侵稳梭w體重、緩沖、吸收沖擊力，產生向前的推力以及幫助調節、維持人體的平衡。而鴻泰盛足底壓力測試儀正是根據足底壓力與分布來反映人體腿、足結構、功能及整個身體姿勢控制等信息，當人體在靜止站立或者動態行走時，在自身重力的作用下，足底在垂直方向上受到一個底面的反作用力，這個力就是足底壓力。人體的足相對于整個身體來講是相當小的一個部分，但是人體的每一步行走，足底所受到到的壓力是巨大的，這種動態的壓力大概超過人體體重重力的50%。當人體處于運動跑跳過程中，足底壓力甚至達到人體自身體重重力的3~5倍。就人們?nèi)粘Ｉ疃裕骄咳嗣刻齑蟾庞?~4個小時在依靠其雙腳行走6000至10000步。這就意味著一個人的足底每天都要累計承受幾百噸的壓力，這是一個令人吃驚的數字。由于人體是一個智能的平衡個體，因此當足底壓力發生改變時，人體足部結構、功能障礙以及人體運動狀態、運動競技能力都會發生變化。反之，當身體出現疲勞性疼痛、姿勢異常、骨骼易位，也都會影響足底壓力和壓強分布。所以通過對人體在靜止或動態過程中的足底壓力和壓強分布的研究，可解釋步態的運動性特征和動力性特征，為預防損傷、查找病灶、肢體評定提供數據支撐。
二、足底壓力測量技術的發展
鴻泰盛足底壓力測試儀當中所運用的足底壓力測量技術是通過壓力測量?jī)x器對人體在靜止或者動態過程中足底壓力的力學、幾何學以及時間參數值進行測定，對不同狀態下的足底壓力參數進行測試研究，揭示不同的足底壓力分布特征和模式，通過正常組與病理足的足底壓力參數的對比研究，測試病足成因、病程衍變以及功能評定。
根據足底壓力測定的發展過程及使用技術，可將其分為腳印法、光學足底掃描儀、傳感器式壓力平板及鞋墊。腳印法是在足部沾水在干燥平面行走留有印記，或者在足底涂抹墨水，在白紙上留下腳印的方式。這種方式只能評價二維圖像，具有很多局限性。后來又發展出人足在石膏、泥、沙、橡膠等易變形物質上留下的足印或痕跡的方式進行檢測。這種方式可以呈現大致的足部三維形態，但是缺少足部數據上的呈現。光學足底掃描儀是在一塊玻璃的兩端安置光源，玻璃上放置橡膠等彈性墊，當腳踩在彈性墊后，由于光在玻璃內全面反射，受壓的彈性墊即可在玻璃下產生一清晰的足印像，影響的光強度正比于壓力。腳印法與光學掃描儀都是定性測試，足底手里的大小只能根據圖像的變化做大致的判定。傳感器式壓力平板及鞋墊則是在換能器、傳感器基礎上發展起來的測試系統。此種儀器可以測試足底壓力值，并轉換為圖像，通過圖像顏色深淺可直觀評價受力情況，還可根據單位傳感器的反饋數值準確查看某部位的壓力值。而且通過計算機技術的發展，此類設備還增加了動態足底壓力的追蹤檢測，可通過計算機復合計算身體重心，描繪移動軌跡，計算步行時間，步行角度，以及壓力曲線變化等參數，其檢測數據及圖表具有良好的應用和參考價值。
三、足底壓力的測試應用
測試足底壓力分布有助于臨床醫療診斷、效果評估、人工關節設計、假肢設計和體育訓練等。正常人的足底壓力分布有大概的規律及模式,足部畸形和功能異常將破壞足底壓力的正常分布。這種異常長時間的存在，足部的骨骼與組織將逐步適應這種異常力量并分布傳達，使患者能夠得到接近于正常的活動。當然這是要付出代價的，如關節的退變，骨骼的變形，軟組織的萎縮，韌帶的松弛。導致足的疼痛，畸形，無法行走。鴻泰盛足底壓力測試儀可以方便地指導各類功能鞋及運動鞋的設計。研究人員目前將其應用于畸形足、各類型足病及糖尿病足潰瘍的早期預防和診斷；骨科和矯形外科對關節疾患程度和手術后效果的量化評定；醫學中指導患者術后的行走訓練和設計智能化假肢等領域。因此全面了解足底壓力變化對正常足生物力學及功能的了解、臨床醫學診斷、病情程度測定、術后效果評價、研究及各類型矯形鞋、運動鞋的設計均有重要意義。
四、足底壓力測試儀器分類
足底壓力測試儀可按照不同方式分類。
1、按照長度分類
這里長度多指的是檢測區域的長度，并非儀器外形長度。目前足底壓力按照長度分類多數以半米長為基礎，且以半米為增量，逐漸衍生升級出“半米板”、“一米板”、“一米五板”等，甚至超過三米。
在不同長度等級的基礎上，又衍生出其他主流或非主流尺寸的足底壓力平板。比如“半米板”中大多檢測區域規格以400×400mm為主，也有400×300mm、480×480mm、600×500mm等。在超過半米的足底壓力平板中，大多數以長度增加，寬度不變常見，一般足底壓力的檢測寬度不會超過50cm。
2、 按照組成方式分類
按照組成方式主要分為兩類，一類是一體化單塊壓力板，每塊的尺寸不同。另一類是模塊化壓力板，可以單獨使用，也能以拼接的方式組成加長、加快的足底壓力測試區。這種模塊化的壓力板在包裝運輸?shù)臅r(shí)候優勢比較明顯，而且出現售后故障后，維修成本要比整塊的小很多。
3、按照材質分類
目前足底壓力測試儀主要組成材質分兩種。一種是常見的硬體足底壓力板，這種硬體式足底壓力板多以金屬板或金屬外殼維持基本形態，加以數量不同的壓力傳感器，配合信號采集主板，外部加裝塑料外殼，壓力傳感器表面敷上不同材質的柔性外膜。一種就是以柔性材質為主的壓力墊，這種壓力墊不僅可以用于足底壓力測量，還可以用于檢測不平整接觸面間的壓力數據，比較有代表性的就是鞋墊式足底壓力，還有坐墊、床墊壓力分布測量系統等。
4、按照檢測功能分類
在足底壓力測量設備中，主要功能包括靜態站立的足底壓力測量，動態行走的足底壓力測量，以及單腿站立時的重心測量。在目前已有的測試設備中，大尺寸、長板的足底壓力測試設備基本全部具備以上功能，但是在“半米板”產品中，由于開發深度不同，功能會有部分缺失。某些產品只具有靜態測試功能，某些產品只具有靜態、動態測試功能等。
五、“半米”足底壓力平板品牌介紹
雖然“半米”足底壓力平板在不同品牌之間功能有些許差異，但是由于其低廉的價格，充分占據了市場主要份額。下面就普及“半米”足底壓力平板品牌進行簡單羅列，以方便讀者進行甄選。

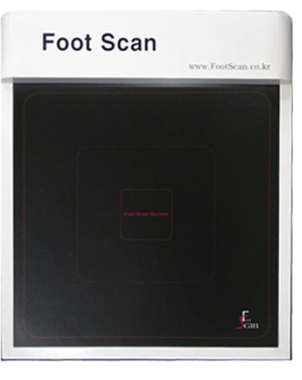

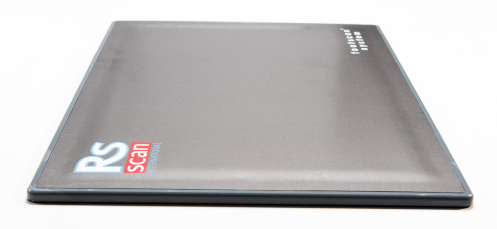

1、比利時RSscan公司的Footscan

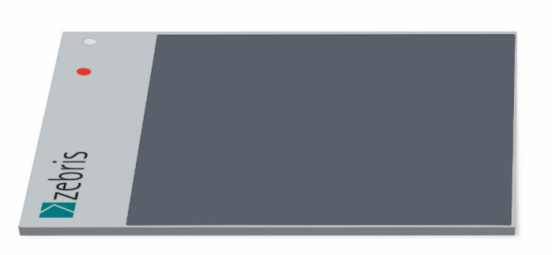

2、德國Zebris

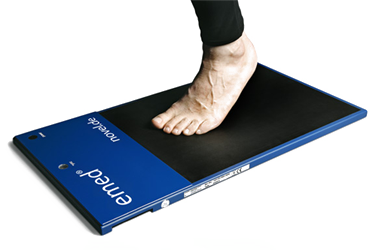

3、德國Novel
4、德國Medilogic
5、德國GeBioM
6、德國Currex
7、意大利SensorMedica
8、意大利BTS（上圖為早期產品，下圖為新產品，是不是感覺跟SensorMedica很像）

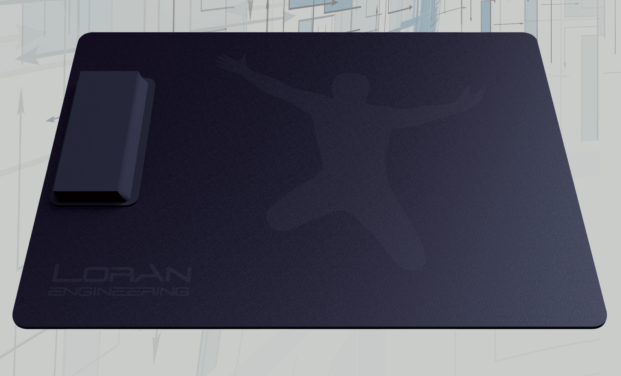

9、意大利Loran
10、美國Tekscan
11、韓國alFOOTs
12、韓國Techstorm
（*以上圖片均來源于網絡，如有涉及侵權，煩請聯系刪除）
六、韓國alFOOTs公司生產的鴻泰盛Gaitview AFA-50介紹

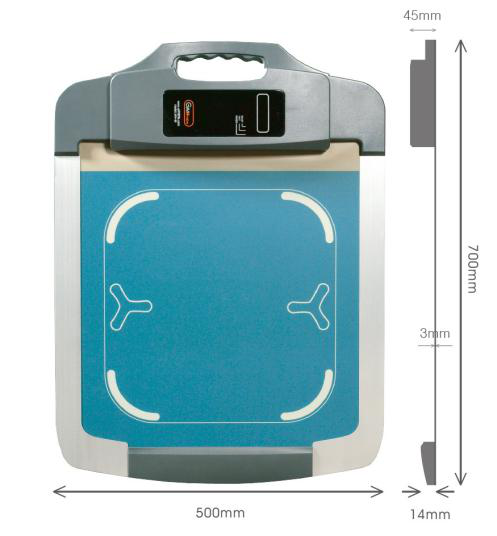

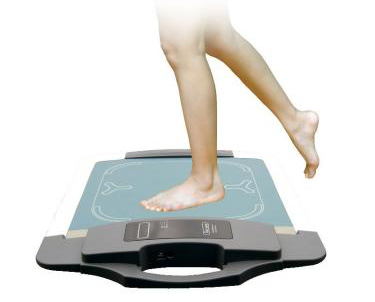

鴻泰盛Gaitview AFA-50是由韓國足部矯形器械公司alFOOTs雅福足公司生產。AFA-50足底壓力測試儀是目前國內已知產品中薄足底壓力測試平板之一，其傳感器厚度只有1.5mm厚，儀器主要測力區只有3mm厚。薄的設計不僅給儀器帶來了高的便攜性，還大大降低了儀器與地面的高差，使患者在行走測試時，可以不借助輔道的加持，直接平鋪在地面進行檢測（注：其他足底壓力壓力檢測平板，由于設計較厚，在進行動態行走測試時，只能用輔道板找平儀器與地面的高差，減少測試誤差）。AFA-50單位傳感器尺寸為0.75cm²，在48cm×48cm的區域內，分布2304顆壓力傳感器，傳感器使用壽命達到100萬次。
鴻泰盛Gaitview AFA-50集靜態站立足底壓力測試、動態行走足底壓力測試和單腿站立睜眼/閉眼穩定性測試于一身，并且在每個測試項目中可分為若干測試選項，可打印1張綜合數據報告，3張主報告和多張二級分項子報告，達到大限度的豐富測試內容和專項測試?？梢詫?duì)同一檢測患者，進行前后監測數據對比，對于評價施術方案、矯形運動、運動效果有直觀圖形與數據指導。并且儀器內置了十余種平衡訓練項目以及三種平衡趣味游戲，增加了平衡訓練的功能。
鴻泰盛Gaitview AFA-50是目前國內進口品牌中，CFDA醫療器械注冊的足底壓力檢測產品，更加方便于臨床醫療引進，并進行門診檢測收費，是醫療、體育行業中檢測功能齊全的足底壓力產品之一。
